Banco de dados

Diagrama de classes (UML) - Mermaid

Utilizando a ferramenta Mermaid para representar as principais classes persistidas no banco de dados e seus relacionamentos. Por se tratar de um diagrama UML conceitual, os atributos foram representados como privados (-) e os comportamentos como públicos (+).

classDiagram
    class Setor {
        -id: Integer
        -nome: String
        -sigla: String
    }

    class GerenciadorUsuario {
        <<service>>
        +createUser(siape: String, password: String): Usuario
        +createSuperuser(siape: String, password: String): Usuario
        +validarSiape(): void
        +definirPermissoesSuperusuario(): void
    }

    class Usuario {
        -id: Integer
        -siape: String
        -nome: String
        -email: String
        -senha: String
        -ativo: Boolean
        -equipe: Boolean
        -lastLogin: DateTime
        -isSuperuser: Boolean
        +isStaff(): Boolean
        +isActive(): Boolean
    }

    class UsuarioSetor {
        -id: Integer
    }

    class CodigoRecuperacao {
        -id: Integer
        -email: String
        -codigo: String
        -criadoEm: DateTime
        +gerarCodigo(): String
        +validarExpiracao(): Boolean
    }

    class DesafioPDI {
        -id: Integer
        -numero: Integer
        -descricao: String
    }

    class ObjetivoPDI {
        -id: Integer
        -codigo: String
        -descricao: String
    }

    class Macroprocesso {
        -id: Integer
        -nome: String
    }

    class Risco {
        -id: Integer
        -categoria: CategoriaRisco
        -evento: String
        -causa: String
        -consequencia: String
        -controlesAtuais: String
        -eficaciaControle: EficaciaControle
        -probabilidade: Integer
        -impacto: Integer
        -nivelRisco: Integer
        -probResidual: Integer
        -impResidual: Integer
        -nivelResidual: Integer
        +calcularNivelRisco(): Integer
        +calcularNivelResidual(): Integer
    }

    class PlanoAcao {
        -id: Integer
        -tipoResposta: TipoResposta
        -descricaoAcao: String
        -responsavel: String
        -parceiros: String
        -dataInicio: Date
        -dataFim: Date
        -status: StatusPlanoAcao
        -observacoes: String
        +atualizarStatus(): void
    }

    class Monitoramento {
        -id: Integer
        -dataVerificacao: Date
        -resultados: String
        -acoesFuturas: String
        -analiseCritica: String
        +registrarAnalise(): void
    }

    class CategoriaRisco {
        <<enumeration>>
        Operacional
        Estrategico
        Integridade
        Imagem
        Financeiro
    }

    class EficaciaControle {
        <<enumeration>>
        Inexistente
        Fraco
        Satisfatorio
        Forte
    }

    class TipoResposta {
        <<enumeration>>
        Mitigar
        Evitar
        Transferir
        Aceitar
    }

    class StatusPlanoAcao {
        <<enumeration>>
        NaoIniciada
        EmAndamento
        Concluida
        Atrasada
    }

    GerenciadorUsuario ..> Usuario : cria e gerencia
    Usuario "1" --> "0..*" UsuarioSetor : associa
    Setor "1" --> "0..*" UsuarioSetor : associa
    Usuario "1" --> "0..*" CodigoRecuperacao : solicita
    DesafioPDI "1" --> "0..*" ObjetivoPDI : organiza
    Setor "1" --> "0..*" Risco : possui
    ObjetivoPDI "1" --> "0..*" Risco : referencia
    Macroprocesso "1" --> "0..*" Risco : classifica
    Risco "1" --> "0..*" PlanoAcao : gera
    Risco "1" --> "0..*" Monitoramento : recebe
    Risco --> CategoriaRisco : categoria
    Risco --> EficaciaControle : eficaciaControle
    PlanoAcao --> TipoResposta : tipoResposta
    PlanoAcao --> StatusPlanoAcao : status

    note for GerenciadorUsuario "Serviço de suporte à criação de usuários no Django."
    note for Usuario "Modelo conceitual de usuário baseado em SIAPE; no Django os campos são acessados pelo ORM, mas no UML aparecem encapsulados."
    note for UsuarioSetor "Representa a associação muitos-para-muitos entre usuário e setor."
    note for CodigoRecuperacao "Usado no fluxo de envio, validação e redefinição de senha; o e-mail é mantido como dado operacional."
    note for Risco "A classe concentra as regras de cálculo do nível de risco e do nível residual."
    note for PlanoAcao "Representa o tratamento do risco em formato 5W2H."
    note for Monitoramento "Mantém o histórico de acompanhamento e análise do risco."

Diagrama de casos de uso - Mermaid

Utilizando a ferramenta Mermaid para representar os principais casos de uso relacionados às funções do sistema e às tabelas persistidas.

flowchart LR
    gestor[Gestor]
    admin[Administrador]

    uc1((Autenticar no sistema))
    uc2((Cadastrar gestor))
    uc3((Vincular gestor a setor))
    uc4((Recuperar senha))
    uc5((Gerenciar perfil))
    uc6((Consultar setores))
    uc7((Cadastrar risco))
    uc8((Editar risco))
    uc9((Consultar planos de risco))
    uc10((Cadastrar plano de ação))
    uc11((Registrar monitoramento))
    uc12((Manter estrutura PDI))

    gestor --> uc1
    gestor --> uc4
    gestor --> uc5
    gestor --> uc6
    gestor --> uc7
    gestor --> uc8
    gestor --> uc9
    gestor --> uc10
    gestor --> uc11

    admin --> uc2
    admin --> uc3
    admin --> uc12
    admin --> uc6
    admin --> uc9

    uc1 --> db1[(USUARIOS)]
    uc2 --> db1
    uc3 --> db2[(USUARIO_SETORES)]
    uc3 --> db3[(SETORES)]
    uc4 --> db4[(CODIGOS_RECUPERACAO)]
    uc4 --> db1
    uc5 --> db1
    uc5 --> db2
    uc6 --> db3
    uc7 --> db5[(RISCOS)]
    uc7 --> db3
    uc7 --> db6[(OBJETIVOS_PDI)]
    uc7 --> db7[(MACROPROCESSOS)]
    uc8 --> db5
    uc9 --> db5
    uc9 --> db8[(PLANOS_ACAO)]
    uc9 --> db9[(MONITORAMENTOS)]
    uc10 --> db8
    uc11 --> db9
    uc12 --> db10[(DESAFIOS_PDI)]
    uc12 --> db6
    uc12 --> db7

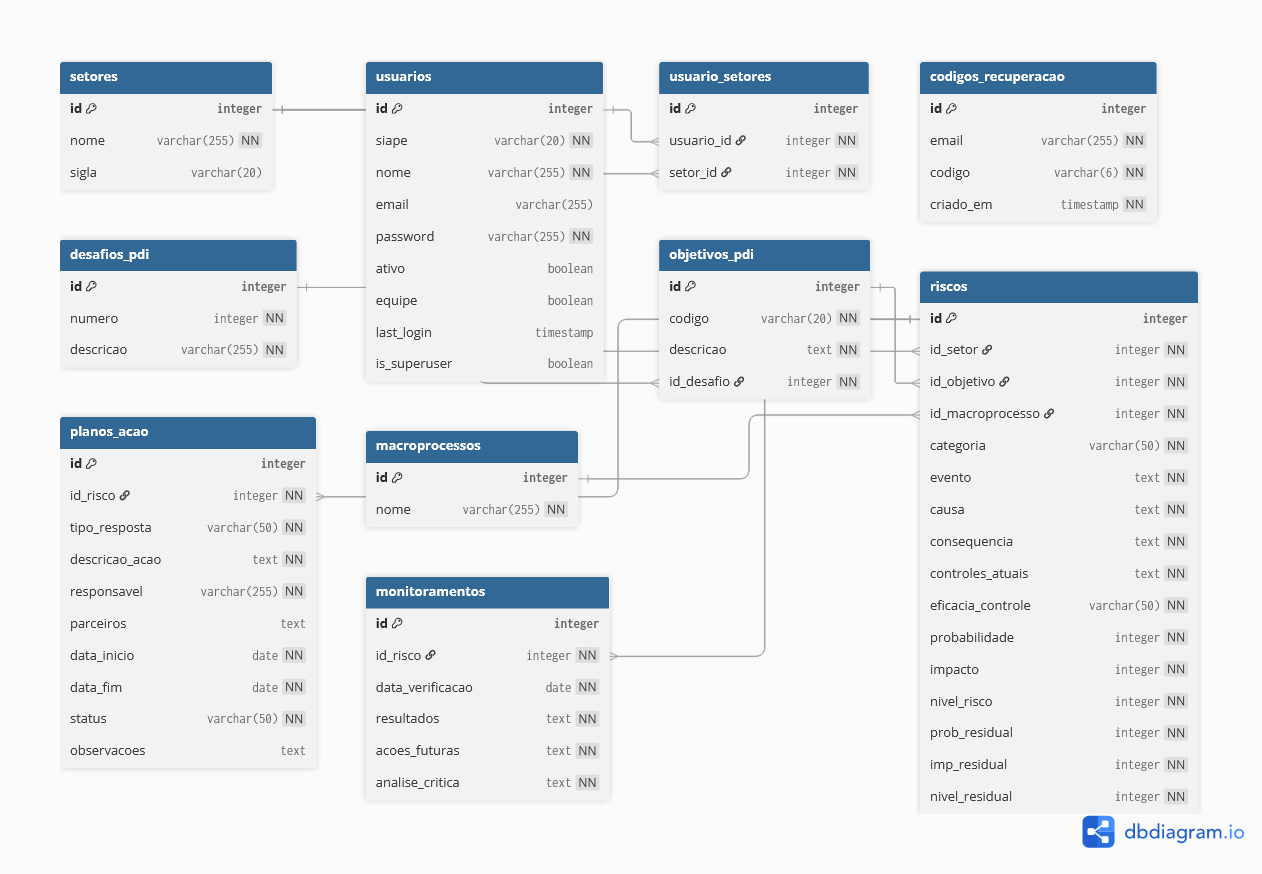

Diagrama entidade relacionamento (ER) (Padrão ISO/Min-max) - Dbdiagram.io

Utilizando a sintaxe do Dbdiagram.io para representar a estrutura relacional do banco com base nas tabelas atuais do projeto.

Tecnologia utilizada

O sistema utiliza PostgreSQL 16, executado localmente por meio do Docker Compose.

Configuração local

O container do banco é definido em docker-compose.yml com:

• banco: gestao_risco_ufsm;
• usuário: postgres;
• senha: postgres;
• porta externa: 5433;
• porta interna do container: 5432.

Conexão usada pelo Django

O backend espera as seguintes variáveis no .env:

DATABASE_NAME=gestao_risco_ufsm
DATABASE_USER=postgres
DATABASE_PASSWORD=postgres
DATABASE_HOST=localhost
DATABASE_PORT=5433

Estrutura principal

As entidades mais relevantes do sistema incluem:

• setores
• armazena as unidades administrativas vinculadas a usuários e riscos;
• usuarios
• representa os gestores autenticados no sistema;
• usuario_setores
• tabela intermediária para o relacionamento muitos-para-muitos entre gestores e setores;
• codigos_recuperacao
• registra códigos temporários usados no fluxo de recuperação de senha;
• desafios_pdi, objetivos_pdi e macroprocessos
• representam a estrutura estratégica utilizada como referência para os riscos;
• riscos
• armazena os registros centrais do sistema e os níveis calculados;
• planos_acao
• guarda as ações de tratamento associadas a cada risco;
• monitoramentos
• mantém o histórico de acompanhamento dos riscos.
